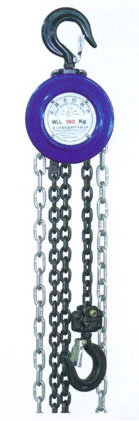

HSZ-B型手拉葫蘆采用對稱排列二級齒輪轉動結構，設計合理，用工考究，外形美觀，體積小、重量輕、手拉力小、機件強度高、韌性大，使用安全！
HSZ-B型手拉葫蘆是一款適用于工廠，礦山、農業、電力、建筑的施工，碼頭，倉庫的機械安裝、貨物的起吊、車輛的裝卸等，尤其適用于露天及無電源作業。
HSZ-B型手拉葫蘆結構圖：
HSZ-B型手拉葫蘆參數表：
型 號 | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | HSZ- | ||
額定起重量 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 10000 | 15000 | 20000 | 30000 | ||
起升高度 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
起重鏈條 | 行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 6 | 8 | 12 | |
直徑×節距 | 5×15 | 6×18 | 8×24 | 6×18 | 8×24 | 10×30 | 10×30 | 10×30 | 10×30 | 10×30 | ||
手拉力(N) | 265 | 365 | 400 | 375 | 415 | 435 | 450 | 475 | 480 | 490 | ||
凈重 | 8.6 | 12 | 17.5 | 20 | 35 | 40 | 75 | 117 | 164 | 400 | ||
外形尺寸 | A | 122 | 146 | 175 | 192 | 205 | 282 | 358 | 415 | 580 | 705 | |
B | 110 | 130 | 150 | 170 | 185 | 170 | 168 | 208 | 200 | 485 | ||
C | 24 | 28 | 33 | 36 | 39 | 45 | 54 | 71 | 85 | 85 | ||
D | 35 | 40 | 45 | 50 | 55 | 65 | 75 | 95 | 106 | 106 | ||
Hmin | 315 | 355 | 435 | 470 | 555 | 720 | 820 | 920 | 1040 | 1390 | ||
